TIP13
SAMSUNG D4000

por ING. PICERNO

Tamaño A+ A-

Marca: SAMSUNG

Modelo: UN32D4000NG GENERICAMENTE D4000

FALLA:

Tiene audio e iluminación de back light pero la pantalla está siempre negra.

SOLUCIÓN:

En casos como este siempre hay que sospechar de la T-COM, pero este modelo no tiene la posibilidad de cambiarla para probar, porque la T-COM tiene un conector hacia la main de un lado, pero un flex pegado a la pantalla del otro. De cualquier modo es imposible tener una T-COM de prueba para todos los TV de plaza y por lo tanto debemos tratar de arreglar la T-COM de cualquier modo con la tecnología que nos caracteriza a los Latino Americanos: Por aquí hay una canción cuya letra dice: Lo atamos con alambre.... lo atamos etc. etc. y si está bien hecho y es durable no hay razón alguna para no hacerlo.

Una imagen negra o blanca, puede ser sinónimo de falta de la tensión de 12V que alimenta la T-COM. Pero en que pata del/los conector/es esta dicha tensión. Busquemos el manual para ver si encontramos la información. Aunque siendo un Samsung aun encontrando el manual siempre sentimos olor a "poco".

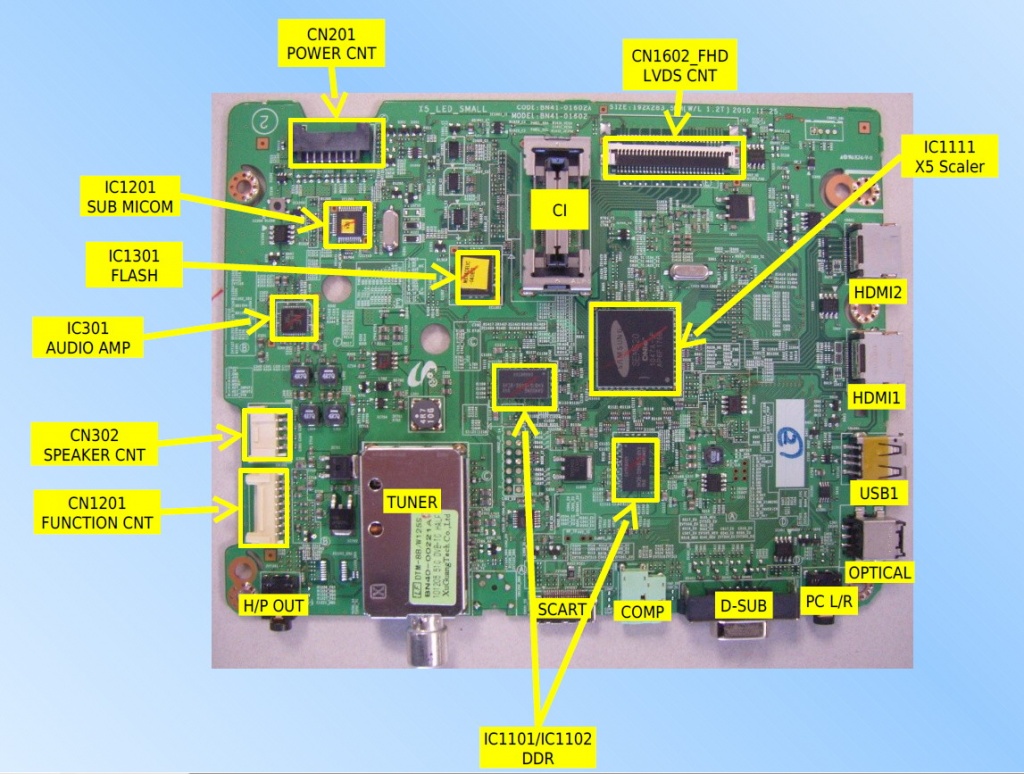

Y de hecho encontramos no solo el manual de reparaciones sino un curso de reparaciones de este modelo y algunos más. Pero por supuesto sin ninguna información valiosa. La más valiosa la vemos en la figura 13.1 y es una foto de la main con el nombre de los conectores y otros componentes importantes.

Fig.13.1 Fotografía de la main

El conector que nos interesa es el CN1601 que se conecta con la

T-COM y lleva los 12V de alimentación que están marcados en las patas inferiores del conector. Y allí medimos los 12V correspondientes. Luego vamos a la pata correspondiente del lado de la T-COM y también encontramos los 12V.

Lo siguiente es controlar las tensiones que ingresan a la pantalla midiendo con el tester sobre el flex que está pegado a la pantalla y nos encontramos que ninguno tiene tensión.

En la T-COM tenemos un circuito integrado de fuentes múltiples, que genera todas las tensiones que requiere la pantalla. Es evidente que éste integrado no está trabajando. Se puede buscar el Data Sheet del mismo y generar un método de trabajo. Pero como estamos reparando al estilo TIP buscaremos un componente dañado periférico al integrado. Hay transistores MOSFET, diodos y capacitores multicapa. Simplemente desconectamos el único flex de la T-COM y medimos por orden de probabilidad de falla (TMF) y nos da que los componentes con menos TMF, son los diodos así que ponemos el tester en "prueba de diodos" y encontramos uno en cortocircuito.

Indicar cuál esta dañado es anecdótico. porque cualquiera de esa zona puede causar la misma falla.
