DAEWO MODELO: DLA-32H1

por ING. PICERNO

Tamaño A+ A-

MARCA: DAEWO

MODELO: DLA-32H1

FALLA: Una letra H (el logo de Hisence) se mueve permanentemente sobre la pantalla al encender el TV y nunca pasa a una pantalla con video.

Solución:

Es muy difícil saber donde está ubicada cada sección del sistema operativo de un TV si el mismo tiene EEPROM, Flash serie y Flash paralelo junto al micro. Entonces hay que trabajar de acuerdo a lo que es posible realizar y no a lo que indicaría el método como falla mas probable.

La primer pregunta que no hacemos es. Porque aparece un logo con forma de H si el TV es Daewo. Para contestar a esta pregunta hay que conseguir el manual de servico técnico del Daewo DLA-32H1.

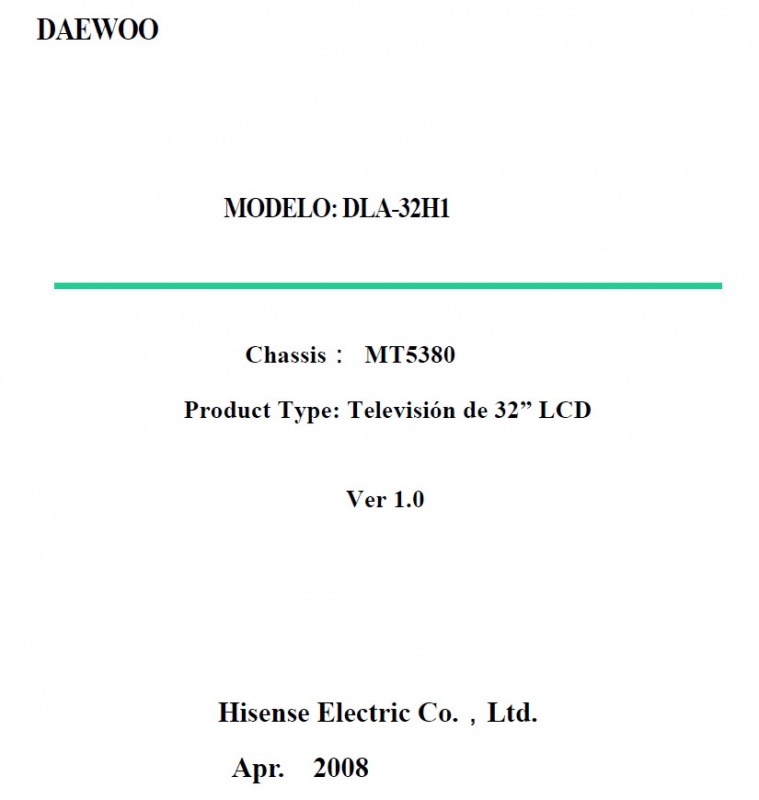

En la primer página del manual está la respuesta. Este Daewo lo fabrica Hicense con un montón de marcas en todo el mundo. Ver la figura 12.1.

Fig.12.1 Carátula del manual técnico

¿Y porque sale un logo al encender el TV? Porque la pantalla vacía podría hacer suponer al usuario que el TV está fallando ¿Pero porque no programan todo para que salga una "D"? Porque tendrían que hacer una multiplicidad de programas para cada marca fabricada en el mundo.

¿No hay un probador de memorias genérico para saber si es es un problema de software o hardware de las memorias? Si, es el mismo programador. Si no puede leer el código del modelo de memoria indica "unknown memory" (Memoria desconocida); en realidad no se puede leer nada pero el nombre de la memoria es lo primero que sale al intentar leerla. Entonces comenzamos desconectando la EEPROM clásica, la colocamos en el programador universal y este indicó "memoria desconocida" cuando en realidad era una 24CXXXXX.

Nos pusimos en campaña para conseguir el archivo .e2p y compramos una memoria similar a la quemada. La cargamos, la colocamos y todo se solucionó.

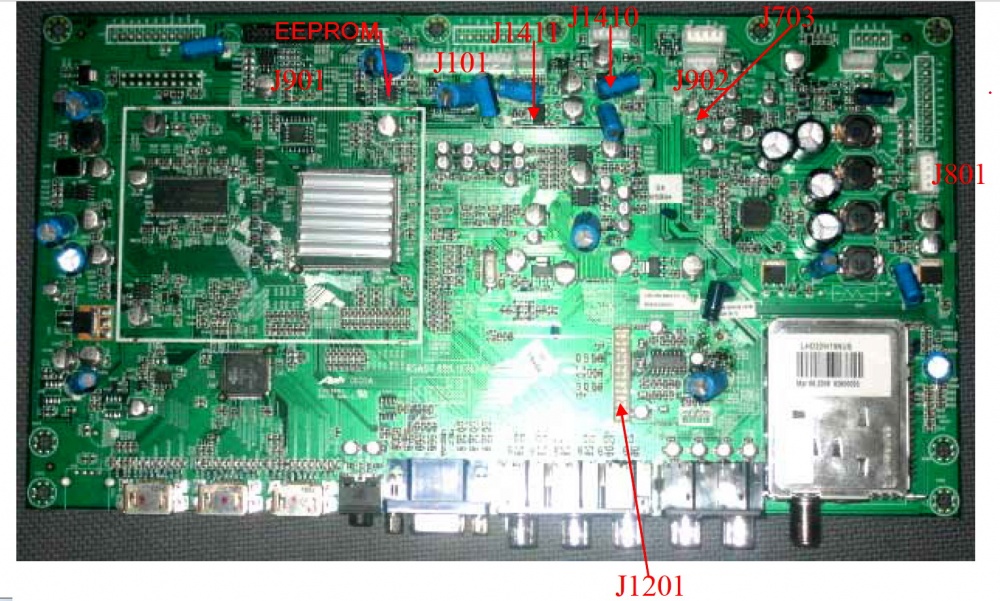

En la figura 12.2 le brindamos un layout de la plaqueta con la memoria a cambiar.

Fig.12.2 Layout con la memoria a cambiar
