TV SAMSUNG UN40F5500

por ING. PICERNO

Tamaño A+ A-

Reparación:

El aparato llegó con la falla de que solo titilaba el LED de piloto al encender. No tenía ni sonido ni video con ninguna señal de entrada; mas aun no se podía seleccionar la entrada por eso las probamos a todas.

Al desconecta el flex que va de fuente a main los LEDs de back ligth se encienden y apagan de forma repetitiva cuando deberían quedar encendidos en permanente.

Retiramos la fuente del TV para trabajar más cómodos y probarla sin carga. Allí notamos que todas las salidas de tensión de la fuente principal estaban altas. Esta condición se da cuando el zener programable está en cortocircuito. Midiendo tensión sobre el vimos que estaba en cero. Sacamos el zener programable ICM803 y lo medimos con el tester en Ohm encontrándolo en cortocircuito.

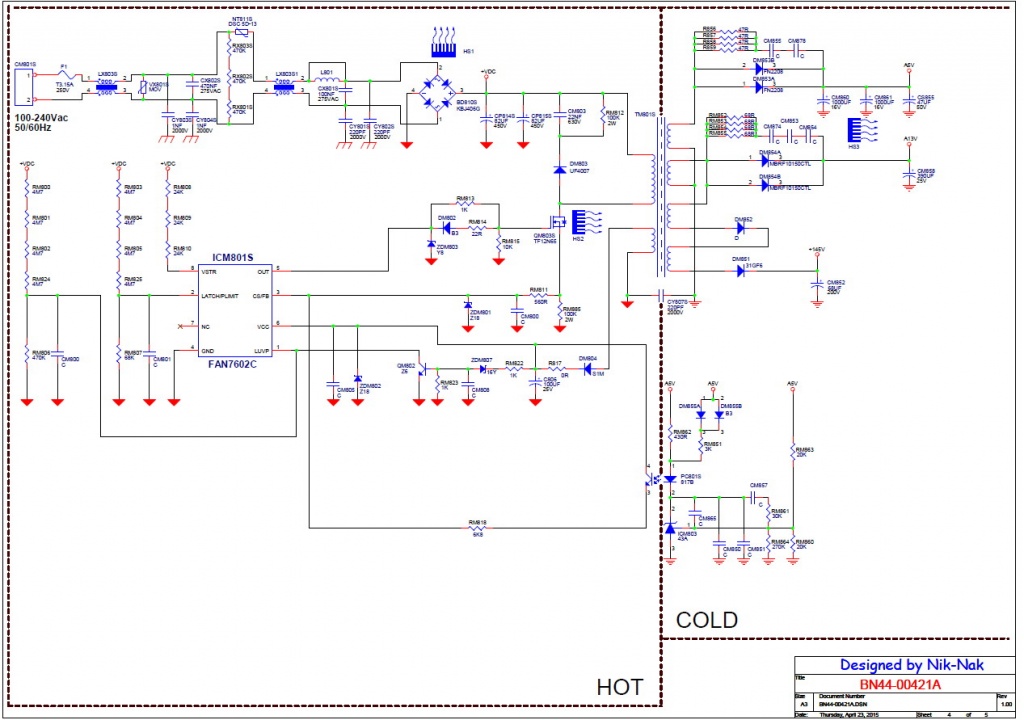

Fig.1.1 Fuente; circuito de entrada con ICM803 dañado

El zener usado es un 43A pero eso corresponde a la nomenclatura SMD de un LM431 así que adaptamos uno de tipo normal que funcionó perfectamente.

Para completar el Tip le damos la segunda parte del circuito de fuente y las dos fotografías de la misma en las figura 1.2, 1.3 y 1.4.

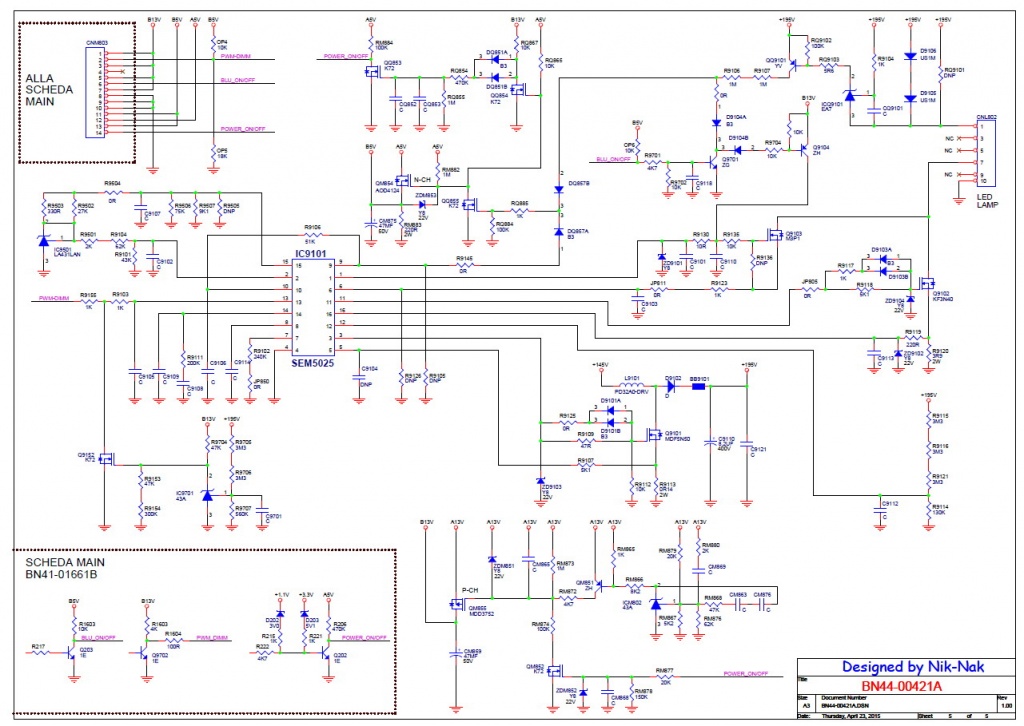

Fig.1.2 Circuito de fuente parte 2

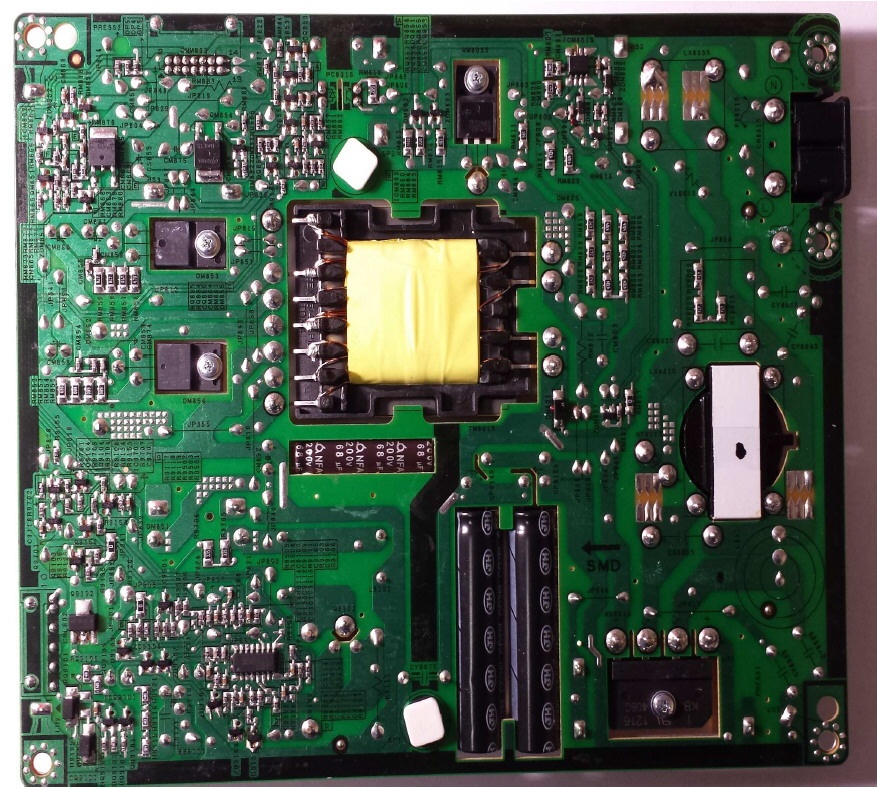

Fig.1.3 Fotografía de la fuente lado soldadura y componentes SMD

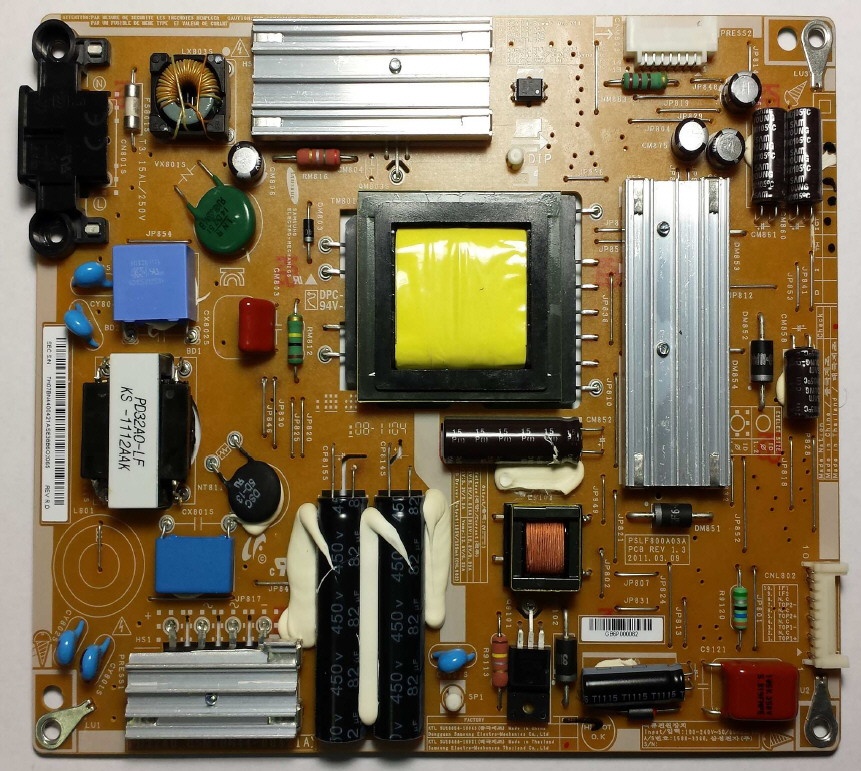

Fig.1.4 Fotografía de la fuente lado componentes clásicos
