Alberto Picerno - Ingeniero - OSCILOSCOPIOS DIGITALES CAP 1

INSTRUMENTOS VARIOS
OSCILOSCOPIOS DIGITALES CAP 1
VERIFICACIÓN Y ANCHO DE BANDA

por ING. PICERNO

Tamaño A+ A-

INTRODUCCIÓN

Hace unos meses realizamos la presentación de esta serie de artículos en donde vamos a explicar con absolute detalle, el funcionamiento de un osciloscopio digital SIGLENT de 20 a 200 MHz. En realidad el mismo modelo de osciloscopio se conoce con un gran cantidad de nombres en toda América y España. A continuación vamos a suponer que acabamos de comprar un osciloscopio. ¿Que debemos hacer?

INSPECCIÓN GENERAL

1. EMBALAJE

Verifique el contenido de la caja antes de proceder a realizarle las pruebas eléctricas y mecánicas al osciloscopio. Esto que parece un comentarios tonto muchas veces nos salva de tener un producto que no funciona.

Observe que no se haya producido daño al material.

Verifique que la caja posee el contenido completo.

En caso de daño realice el reclamo correspondiente al vendedor.

2. INSPECCIÓN DEL INSTRUMENTO

Si el instrumento está dañado o posee algún defecto o falla en las pruebas eléctricas o mecánicas, póngase en contacto con el fabricante.

APARIENCIA Y DIMENSIONES

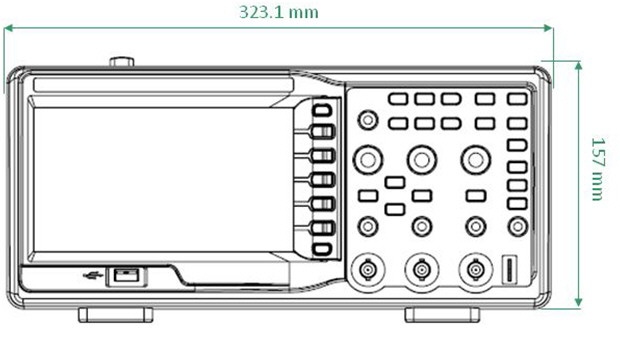

Fig.1 Vista frontal

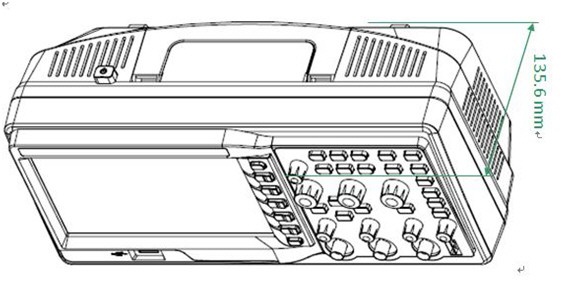

Fig.2 Vista en perspectiva

AJUSTE DE LAS PATAS DE SOPORTE

Ajuste las patas de soporte de acuerdo a la ubicación, la operación y la observación del instrumento.

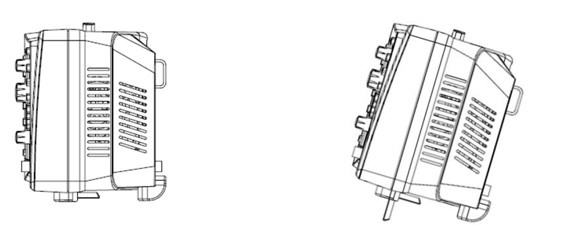

Fig.3 Ajuste de las patas de soporte

CONEXIÓN A LA RED DE ALIMENTACIÓN

Estos osciloscopios aceptan de 100 a 240V de CA de 45 a 440 Hz (se pnica).

Por favor utilice el cable de alimentación provisto con los accesorios para conectar el instrumento a la red tal como se indica en la figura 4.

Fig.4 conector de alimentación

INSPECCIÓN DE ENCENDIDO

Para que el osciloscopio se energice, presione la tecla power en el techo del gabinete dejándola en posición ON. Durante el arranque el instrumento genera una serie de diferentes auto-test escuchándose además sonidos de relay que se cierran. Cuando los auto-test están completos aparece una pantalla de bienvenida de la marca y de inmediato ocurre el encendido de la pantalla.

Observe con la pantalla de bienvenida, que se trata de un dispositivo de alta definición a todo color.

CONEXIÓN DE LA PUNTA DE PRUEBA

El fabricante provee puntas de prueba pasivas para la serie de osciloscopios SDS1000CML/CNL/DL. Por favos utilice la que corresponde a su modelo de osciloscopio. Ponemos los modelos porque en general coinciden para todos los fabricantes.

Lea el manual de las puntas de prueba, para una mayor información. La siguiente tabla indica que punta corresponde a cada osciloscopio.

Modelo Descripción

PB470 70 MHz PUNTA PASIVA

PP510 100 MHz PUNTA PASIVA

PP215 200 MHz PUNTA PASIVA

CONEXIÓN DE LA PUNTA Y PRUEBA DEL OSCILOSCOPIO

Para comprobar que el osciloscopio funciona sin problemas, opere del siguiente modo:

1. Encienda el osciloscopio.

Pulse "SETUP DEFAULT" (tecla blanca de arriba a la derecha) para mostrar el resultado de la autocomprobación.

Fig.5 Autocomprobación

2. Ajuste el interruptor de la punta de prueba en 1X y conecte la misma al canal 1 del osciloscopio. Para ello, alinee la ranura en el conector de la punta de prueba, con el conector BNC de canal 1, empuje para conectar, y gire a la derecha para bloquear el conector en su lugar.

Conecte la punta de prueba y el cable de masa a los conectores de señal de prueba.

Fig.6 Prueba con señal de entrada

2. Presione "AUTO" para mostrar la señal cuadrada de 1 KHz y aproximadamente 3 V pico a pico.

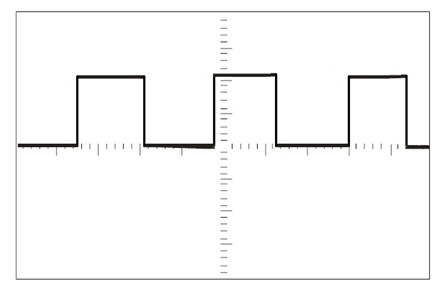

Fig.7 Señal cuadrada de prueba

3. Pulse "CH1" dos veces para cancelar el canal 1, y presione la tecla "CH2" para cambiar la pantalla al canal 2. Conecte el conector BNC al canal 2. Una vez comprobado el funcionamiento de los dos canales del osciloscopio dispóngase a ajustar las puntas de prueba como atenuadoras por 10.

4. Ajuste de la punta de prueba en x10

Indicaciones de Seguridad

El ala alrededor del cuerpo de la punta de prueba, proporciona una barrera que protege los dedos de posibles descargas eléctricas.

Fig.8 Punta de prueba

Conecte la sonda a la señal de prueba del osciloscopio sin olvidar el terminal de masa.

Compensación de la sonda

Antes de usar la punta de prueba en posición x10, debe ajustar su compensación. Este ajuste se realiza manualmente sobre el capacitor interno de la punta. Utilice el calibrador plástico incluido en el kit de la misma.

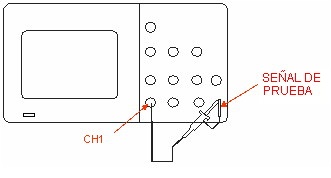

Fig.9 Conexión para ajustar la compensación

1. Ajuste la atenuación de la punta en x 10 y conecte la sonda al canal 1 del osciloscopio. Si utiliza la punta retráctil de gancho , asegúrese que el adaptador retráctil este insertando firmemente en la punta de la sonda.

2. Coloque la punta de la sonda al conector de prueba y el clip cocodrilo a la masa. Presione el botón "AUTO".

3. Compruebe la forma de onda mostrada en la pantalla. Si no es una señal cuadrada rectangular perfecta debe ajustar el capacitor de compensación de la punta. Ver la figura 10.

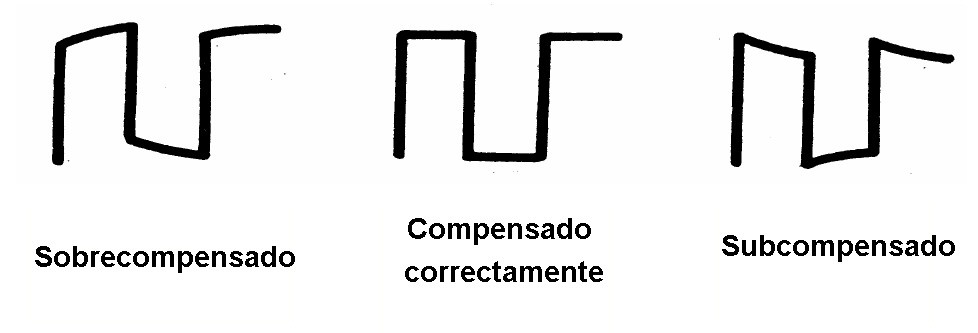

Fig. 10 Formas de señal de compensación

4. Ajuste la punta de prueba siempre que sea necesario.

Nota: Cuando el interruptor de atenuación está ajustado en 1X, la sonda limita el ancho de banda del osciloscopio a 6 MHz (según la punta especificada).

Para utilizar el ancho de banda total del osciloscopio, asegúrese de establecer la llave selectora en 10X.

CONCLUSIONES

Cuando se compra un osciloscopio debe ser verificado antes de realizar mediciones con él. Inclusive hay que considerar que las puntas de pruebas divisoras no pueden venir ajustadas de fábrica ya que hay que realizar el ajuste con el osciloscopio en las cuales van a funcionar. No realizar correctamente este ajuste significa distorsiones de la forma de señal y error en la medición de amplitud.

En esta serie tomamos uno de los osciloscopios más conocidos de plaza el Siglent pero de que ancho de banda debo considerar el osciloscopio a comprar.

A continuación vamos a entregar un apéndice en donde aclaramos este tema.

APENDICE1: EL ANCHO DE BANDA

En general este tema esta erróneamente considerado por la mayoría de los reparadores. Pero como en general las señales a medir no requieren grandes requisitos el reparador considera que un osciloscopio de 20 MHz es suficiente para realizar todos sus trabajos. Y en general es así, en los TV a TRC.

Los requisitos en un TV LCD, LED o SMART son totalmente distintos. Los osciloscopios ofrecidos por las diferentes marcas comienzan en 20 MHz y se extienden hasta 200 MHz. Pero lo importante es que significa esto. ¿En un 200 MHz se pueden ver señales de cualquier forma siempre que su frecuencia sea inferior a 200 MHz?

No, según su forma la señales tienen componentes armónicos de la frecuencia fundamental. Por ejemplo, una señal cuadrada de 200 MHz tiene componentes de 2.000 MHz y más aun; es decir que si el osciloscopio solo reproduce 200 MHz va a mostrar una sinusoide y no una señal rectangular.
